これは、管理人が最近入手したMR (Micro Ridge) 針ですが、もっと見易い写真/動画が撮れれば差し替えます。
写真を撮るのが下手くそな管理人にとって、「何とか特徴が伝わるかな？」と思える写真を揃えるまでには、いろいろと試行錯誤しながら何度も何度も撮り直していて、1週間ではとても纏まりません。

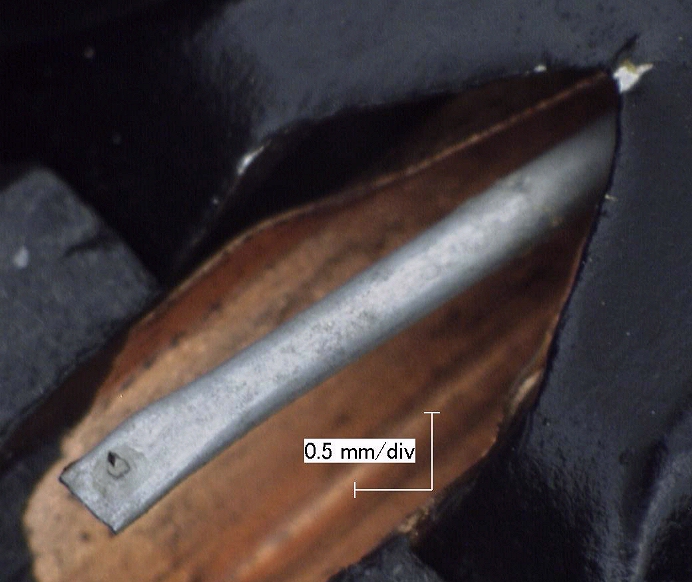

まずは斜め前方から、針先とカンチレバー全体を捉えたもの。
針先を更に拡大。
角柱から削り出しているように思われます。

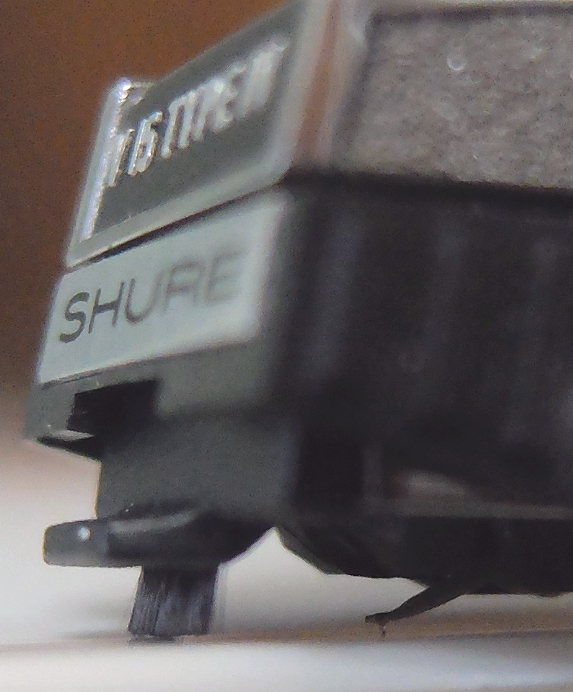

斜め後方から見た様子です。

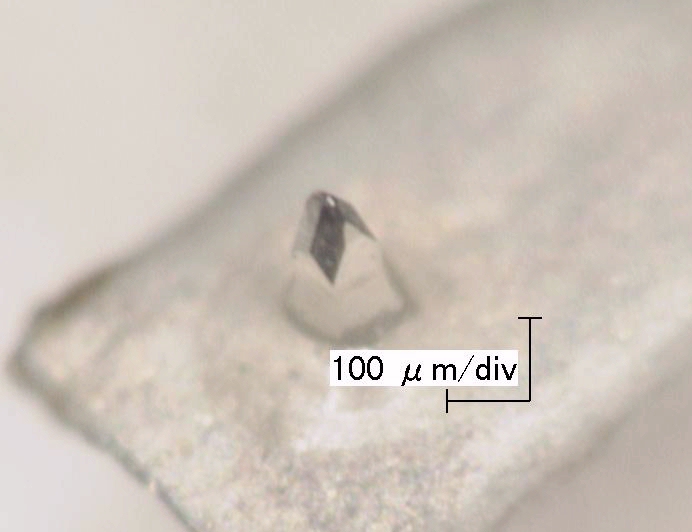

これは前方から見た様子。

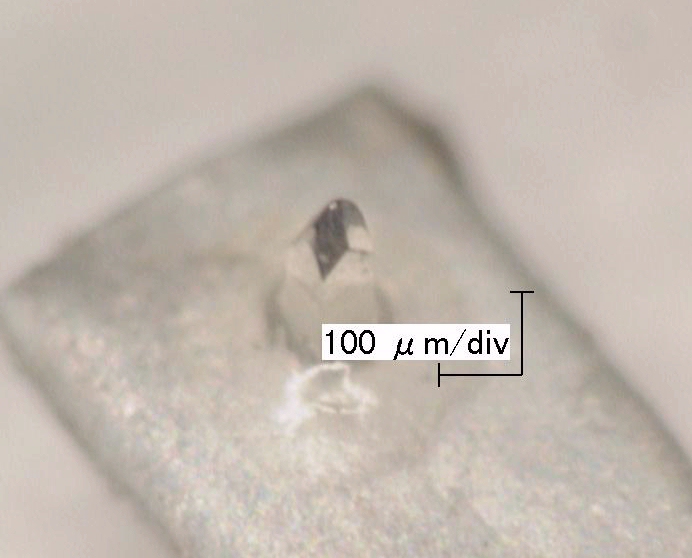

これは、後方から見た様子。

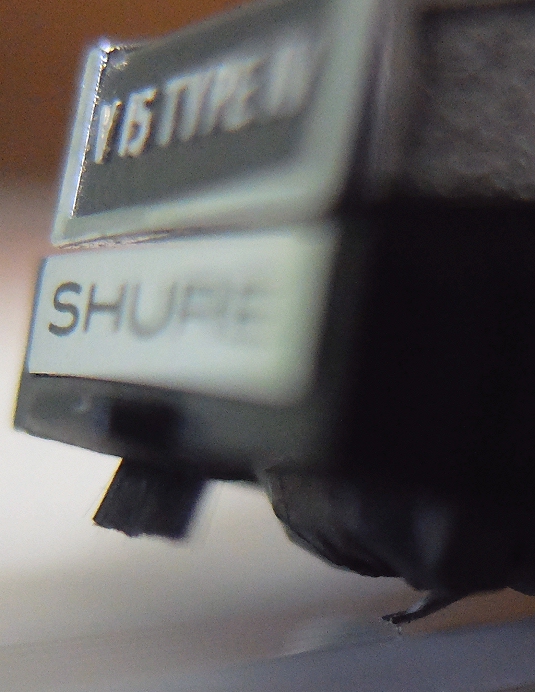

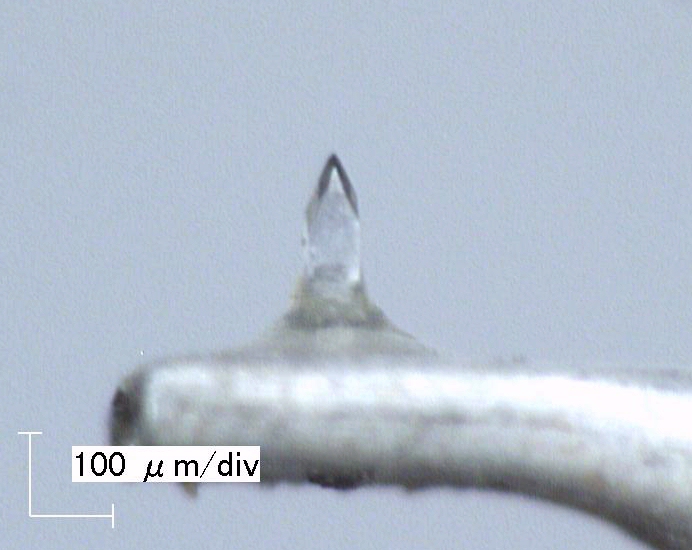

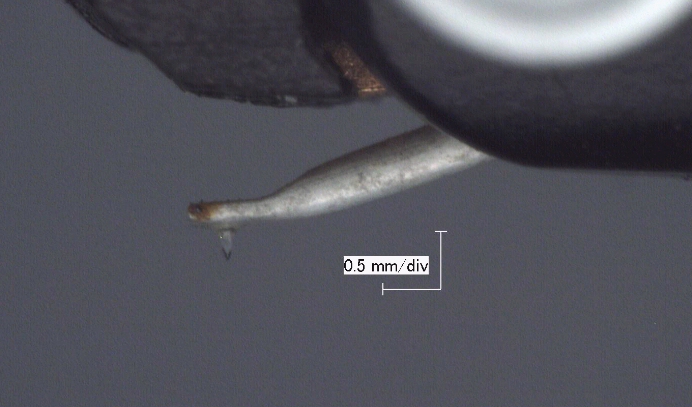

これは真横から見た様子です。
前方と後方で、針の削り方は同じではなく、前方の方が急角度で切削されているように見えます。

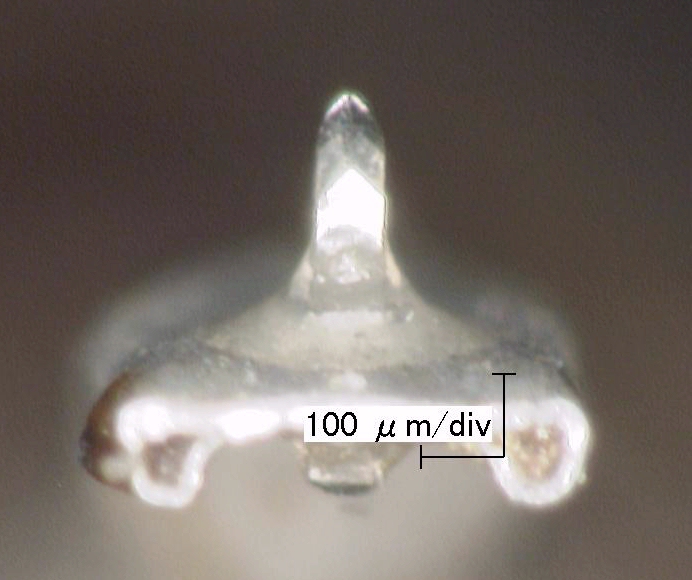

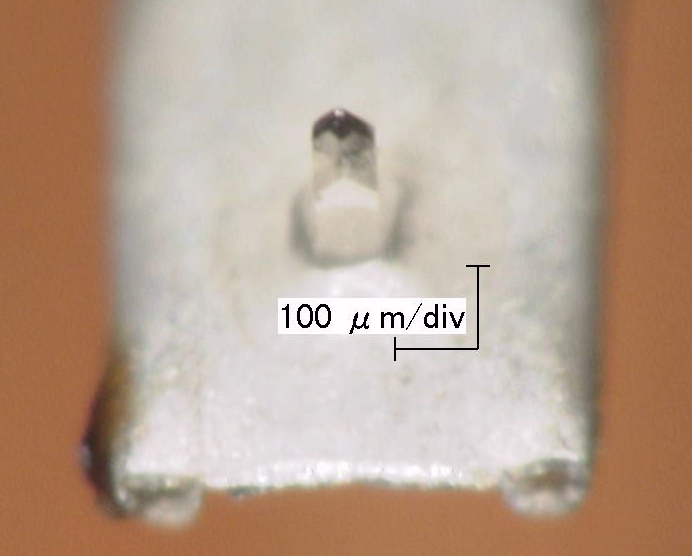

正面から見た様子ですが、「針先の半分弱」を透明な樹脂で固定しているように見えます。

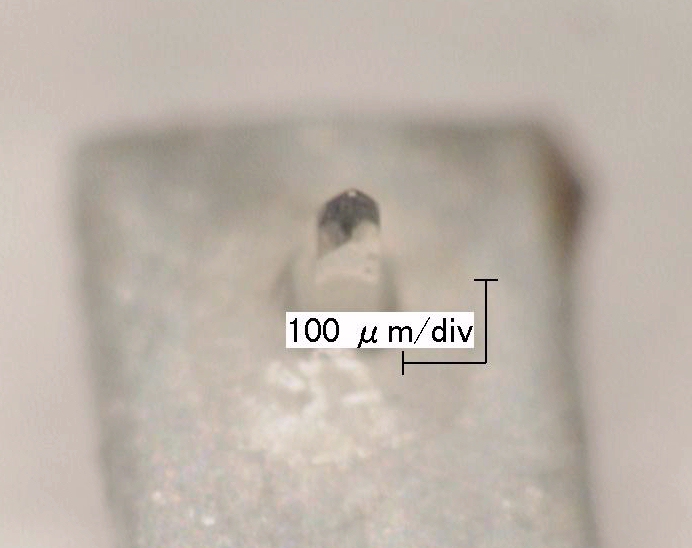

貫通した反対側も、透明な樹脂で固定されているようですが、針の長さは「カンチレバーの厚み程度」に留まっています。

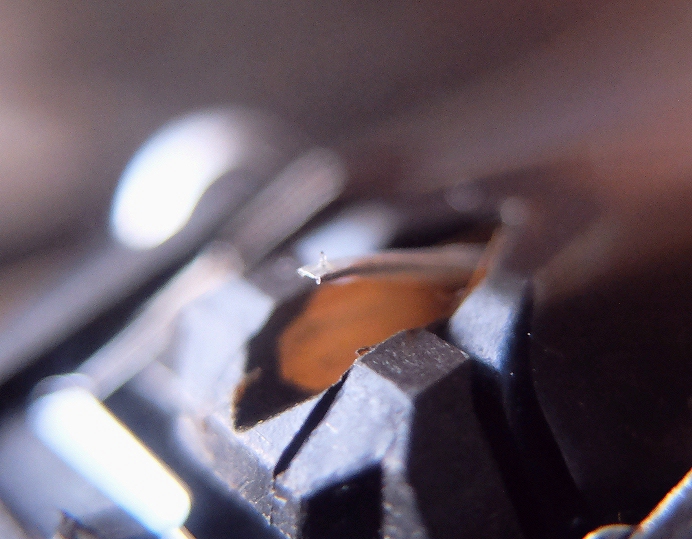

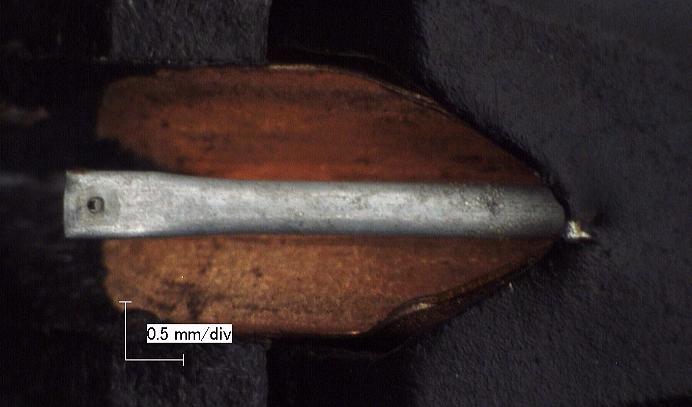

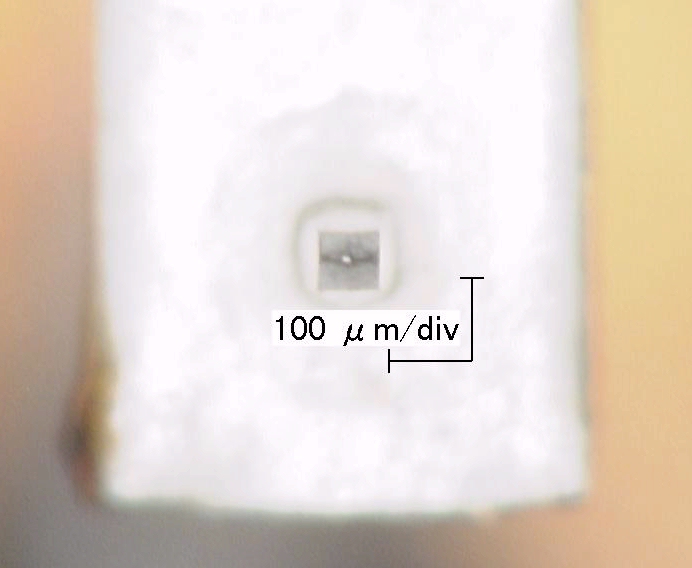

これは、真上から見た様子。奥行き方向が写らないので、これでは判りにくいですね。

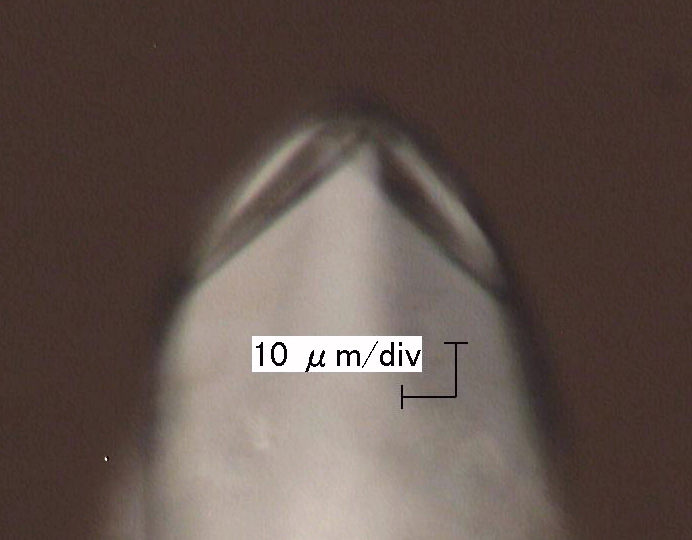

倍率を上げて正面からみた様子ですが、「Micro Ridge」の「Ridge」とは「山の尾根」のことのようです。
「新品購入」ではなく、オークションで「中古購入」したものですので、「Micro Ridge」の特徴がどのくらい残っているのか心配でしたが、次のページに示す「新品購入」した「SAS針」とほぼ同様の形状に見えます。
30年くらい前に作られたものでしょうから、初期性能は出ていないのかもしれませんけど.....

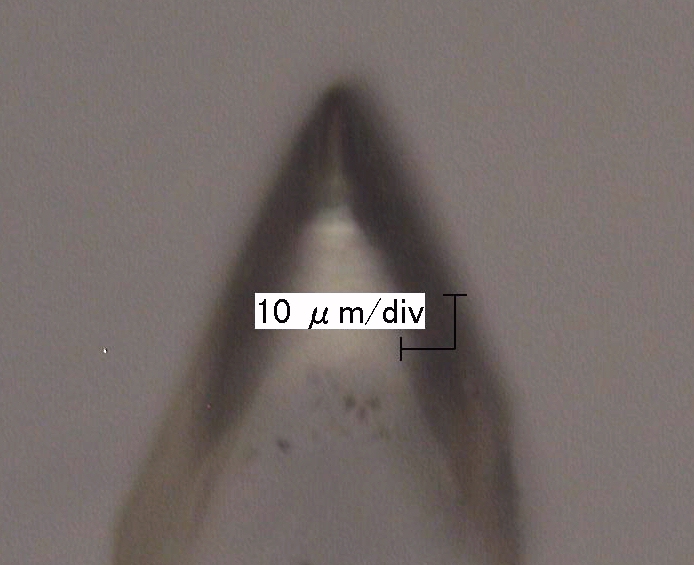

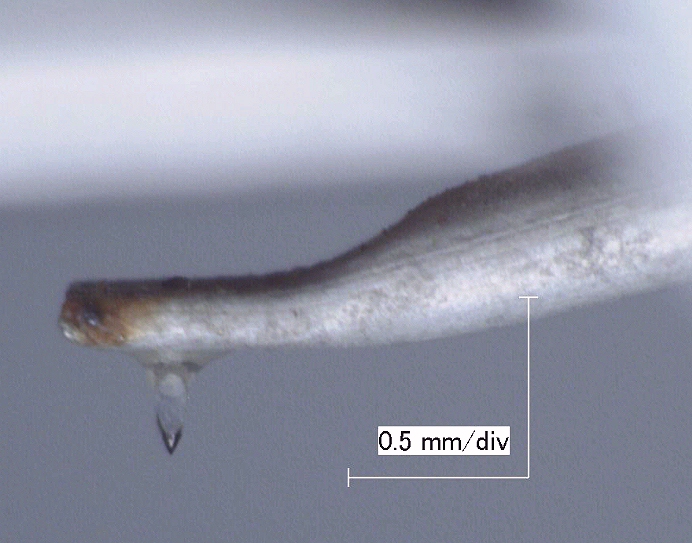

これは側面からみた様子。

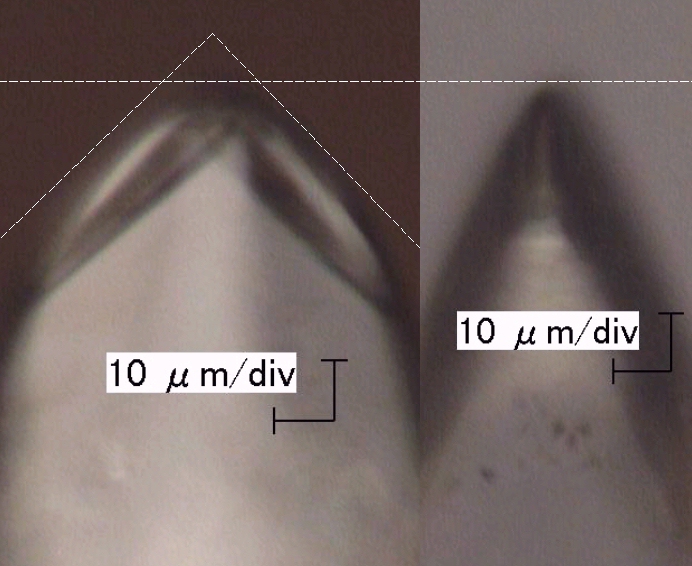

正面 (左側の写真) と、側面 (右側の写真) を比較したもの。
これは、動画で捉えたもの。
