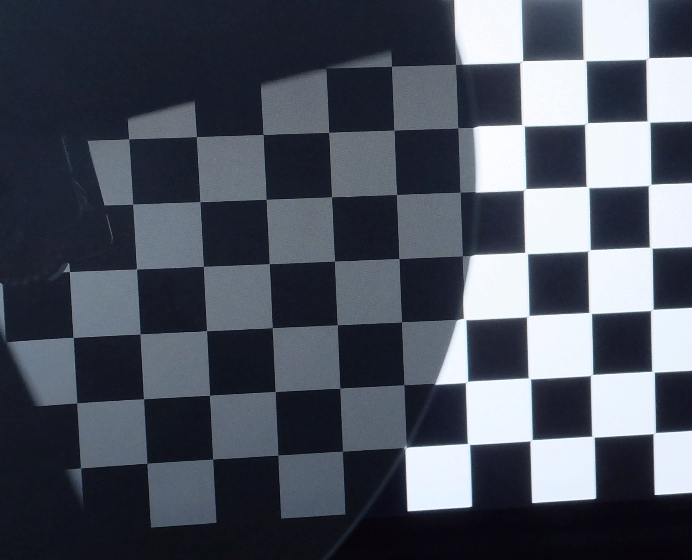

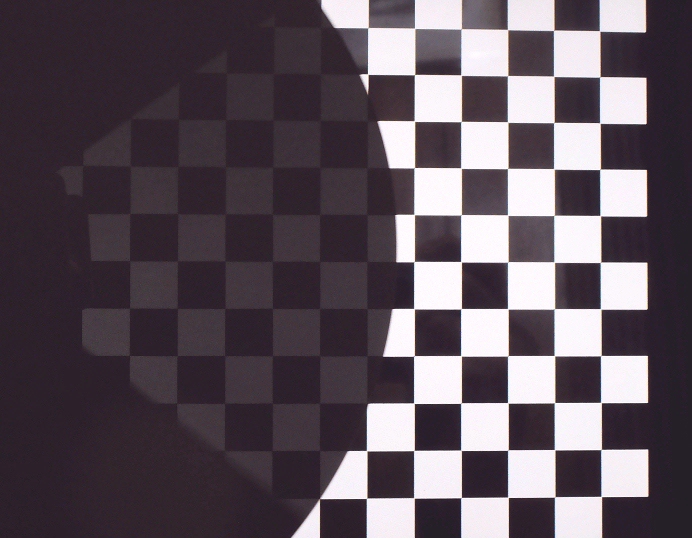

先ずこれは、「見辛い」と感じた「Let's note CF-R6」の画面を「明るさ最大」で撮影したもの。
黒い円盤は「2回転/秒」くらいで回転していて、それをシャッタースピードを「1/10秒」に設定して撮影していています。
「1/10秒」間に、スリット部分は約75度回転していますが、明るさは変化していないようです。
(「2回転/秒」⇒「0.5秒で1回転」⇒「0.1秒で1/5回転」⇒「0.1秒で360/5度回転」⇒「0.1秒で72度回転」、ということで、概ね計算が合いますね。)
「見辛いディスプレイ (1) 」でも示した、両方とも｢明るさを最大｣にした状態で管理人が「左の画面が見辛い」と感じたのは、フリッカーがあるからではなく、管理人にとって「明るすぎる画面」だからなのだと思います。

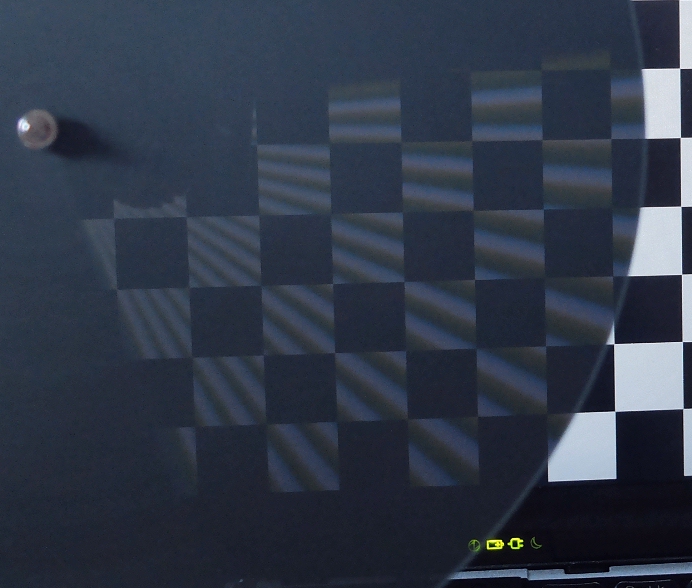

これは、明るさをOSD表示の目盛りで「3/4程度」に落としたとき。
これは、1/10秒の間にスリット部分が約75度動く際、何度も明るさが変化しているということです。
12本の黒い線が見えるので、「1秒間に約120回のスピードで点滅の繰り返しをしている」と考えられます。

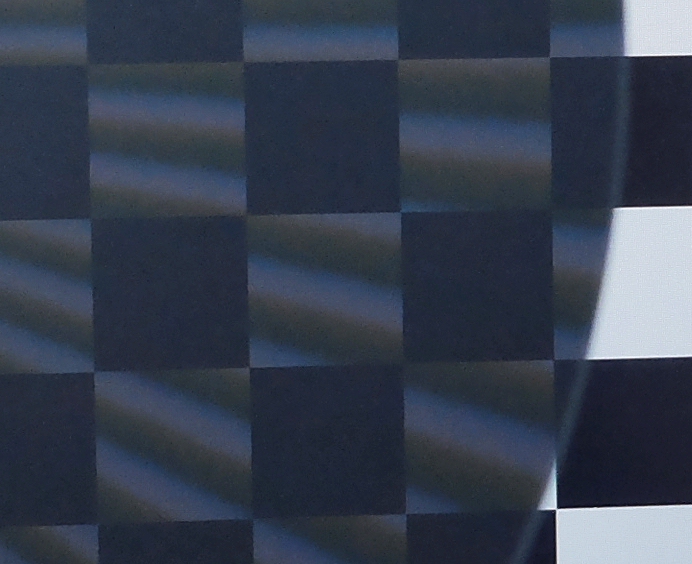

拡大してみると、「チェッカーの白い部分」の暗くなっている箇所は、「チェッカーの黒い部分」と同じくらいの明るさに見えます。
従って、バックライトが暗くなっているときは「ほとんど光っていない」ということなのでしょう。

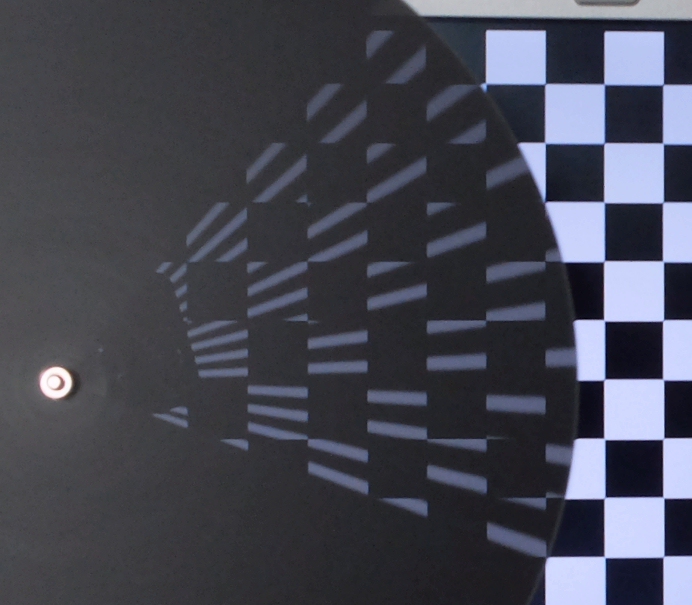

これは、画面の明るさを1/4程度に設定したとき。
シャッタースピードは同じく「1/10秒」でしたが、同様に12本の黒い線が見えるので、フリッカーのスピードは同じですが、LEDをオン/オフされるデューティー比を変えることによって、明るさを変化させているのでしょう。

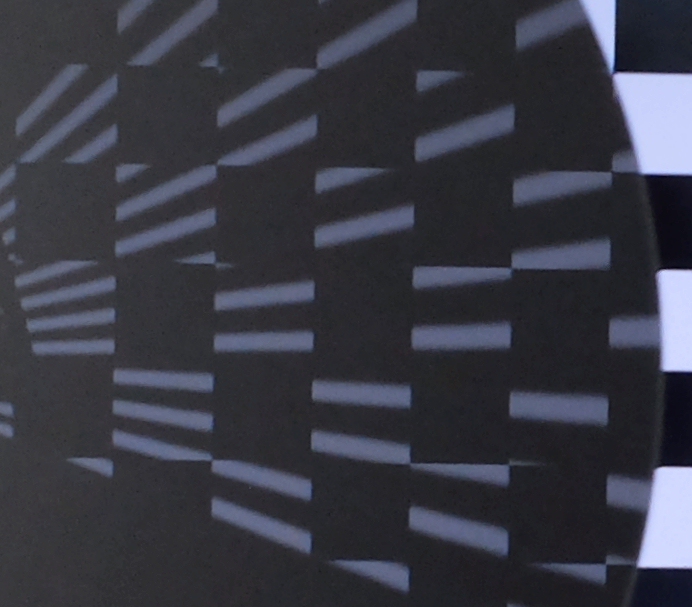

これは部分的に拡大したもの。
やはり、「チェッカーの白い部分」の暗くなっている箇所は、「チェッカーの黒い部分」と同じくらいの明るさに見えますので、バックライトが暗くなっているときは「ほとんど光っていない」ということなのでしょう。
「見づらい画面 (1) 」でも示した、左側の画面を明らかに暗い画面 (明るさ設定をOSD表示の目盛りで「1/4程度」にまで落としました) でも見辛さを感じたのは、「ブルーライト」ではなく「フリッカー (ちらつき) 」が原因ではないか？と管理人は考えています。
ー ー ー ー ー ー ー ー ー ー

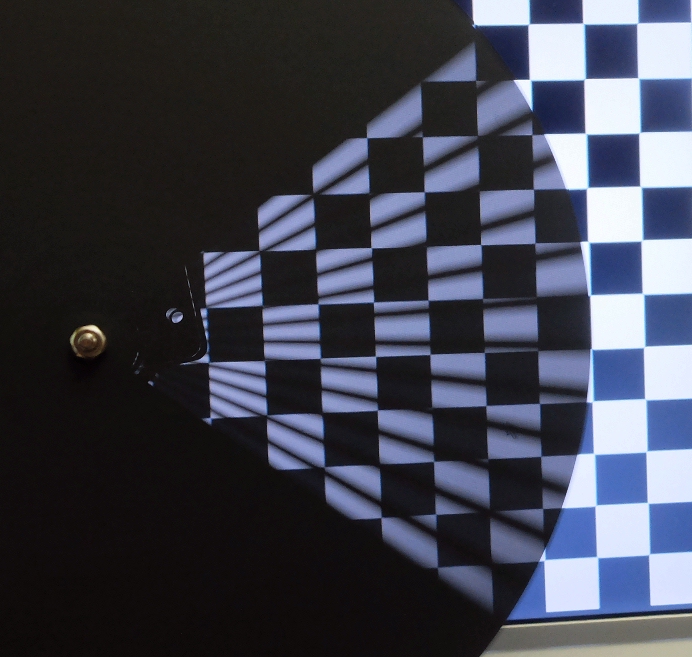

続いて、これは、「見辛い」とは感じなかった「X61 (SXGA+) 変更品」の画面で「明るさ最大」で撮影したもの。
こちらも、明るさを抑えると、「Let's note」と同様、1/10秒の間に明るさを変化を繰り返しているることがわかります。
こちらも、1/10秒の間に約15本の黒い線が見えるので、「1秒間に約150回のスピードで点滅の繰り返しをしている」ということなのでしょう。

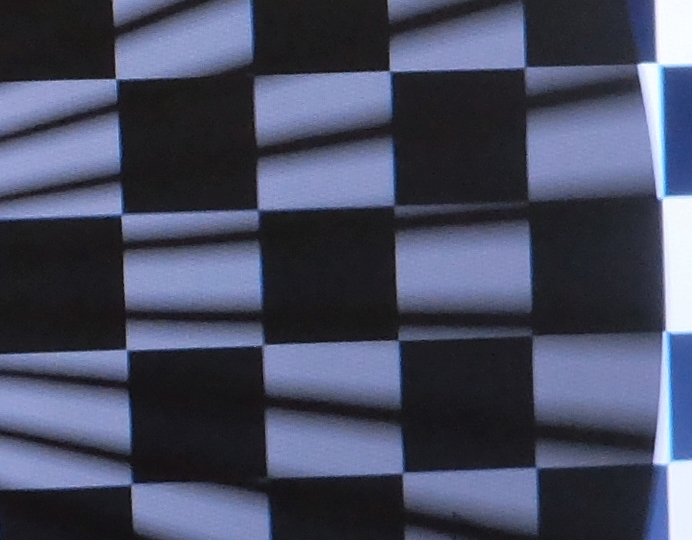

これは、上の写真を部分的に拡大したものですが、「チェッカーの白い部分」の暗くなっている箇所は「チェッカーの黒い部分」ほどには暗くはありません。
X61 (SXGA+変更品) の場合、フリッカーはしているものの、暗いときでも「真っ暗に近い暗さ」ではなく、明るさの変化の幅は「Let's
note CF-R6」のそれよりも少ないということなのでしょう。
「Let's note CF-R6」の場合、フリッカーしているときの輝度の変化が大きい (バックライト「オン」時は「X61」よりも明るく、バックライト「オフ」時は「X61」よりも暗い)
ので、「画面を暗くしても見づらく感じた」ということなのだろうと思います。
また、「Let's note」が約120Hz、「X61 (SXGA+変更品) 」が約150Hzでフリッカーしており、周波数が高い (ちらつくスピードが速い)
ほうが「フリッカーとして感じにくい」「ちらつきを感じにくい」のでは？と思います。
ー ー ー ー ー ー ー ー ー ー
でも、「バックライトにLEDを用いているものは、必ず見辛い」というわけではないようです。
「Let's note CF-R6」のように、バックライトの「オン/オフのデューティー比」を変化させて明るさを変える方法は「PWM (Pulse
Width Modulation) 調光」と呼ばれるようです が 、フリッカーを発生させずに明るさを制御しているものもあります。(「DC制御」と呼ばれる方法のようです)

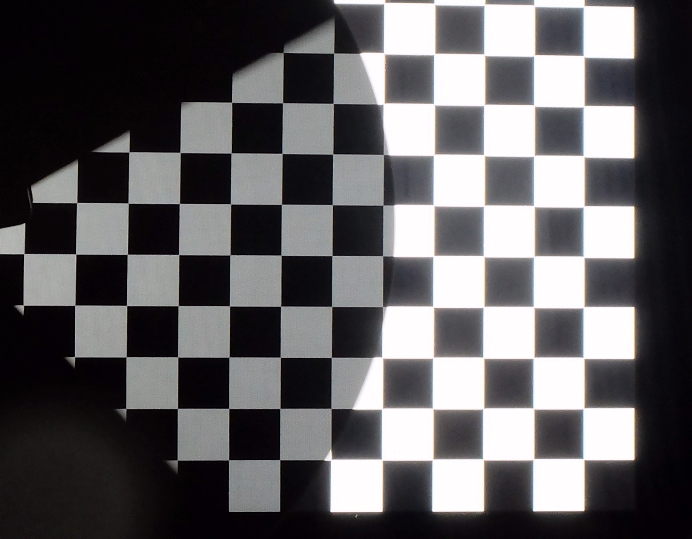

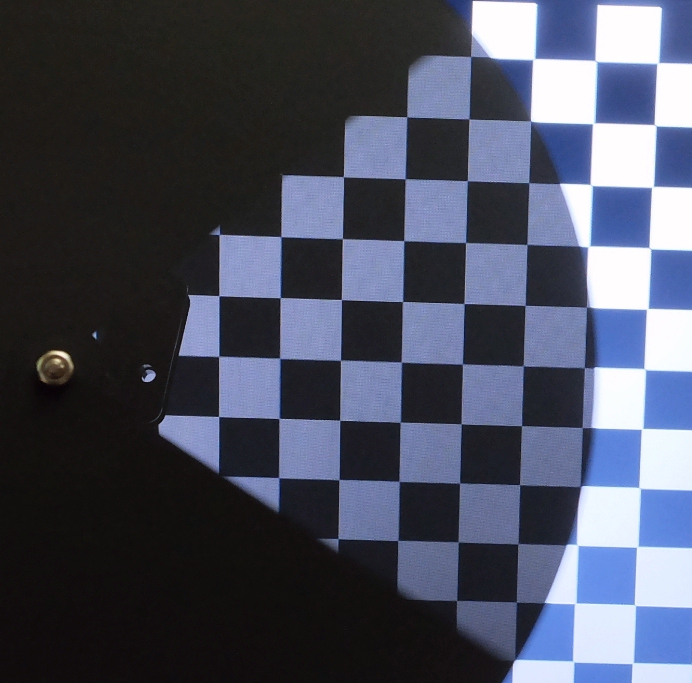

それが例えば、初代の「iPad」で、これは「明るさ最大」に設定したとき。
これは、「明るさ最小」にしたときですが、「明るさの変化」は、無いように見えます。
「Let's note CF-R6」と同様に「LEDバックライト」を使っていながらも、「初代iPad」の画面を「見辛く感じなかった理由」は、ここにあるのではないか？と思いますが、「Apple社の製品」って、「高いけど、ホント良く考えられているなぁ」と感じます。
あ、そういえば管理人は、「中古品をお安く買った」んでした。スミマセン.....(笑)。
初代「MacIntosh」が発売された頃、管理人には、まだその先進性が理解できなくて、「PC-9801シリーズ」の動向ばかりを注目していました。先を見る眼が全然ありませんね。
さて「Let's note CF-R6」は2007年の発売、「初代 iPad」は2010年の発売ですから、後発製品のバックライトのほうが優れているのは当然でしょうし、2007年頃に「初代 iPad」のような方法で「LEDバックライト」の明るさを制御するのは、価格的に難しかったのかもしれません。
ここまで「サラッ」と説明していますけど、こういった方法を思いつくのにも「かなりの時間」を要していますし、「シャッター速度」、「円盤の回転速度」、「スリットの幅」、「画面に表示させるパターン」については、色々と試しているんですよ。
また、ここに辿り着くまでに、「ボツ」になった「夏休みの工作的なモノ」もいくつかあります。
「もっと良い方法」も、あるかと思いますけどね.....
ー ー ー ー ー ー ー ー ー ー
さて、「Let's note CF-R6」 の画面が見辛い理由が見えてきましたが、「これで終わり」ではありません。(どこかの健康食品の番組みたいですが.....)
「X61」よりもコンパクトな「CF-R6」は、これはこれで管理人の好きなPCのひとつで、サポートの切れた「Windows Vista」が入ったままですが、手放せません。
「見辛い理由が見えてきた」のなら、それを回避することで、見辛さを軽減させることは出来ないのか？.....ということで、「見づらい画面 (4) 」で紹介しています。
また、フリッカーを捉えた写真についても、シャッター速度だけでなく絞り値も固定し、外光の状態も揃えた上で、比較できないか検討中で、撮れ次第、差し替えようと思っています。
(「気まぐれで、行き当たりばったり」の管理人の場合、ひと通り撮影してみないと、「最適な絞り値がいくつ」なのか判らないのです.....)
